Каково время сварки на аппарате контактной сварки?

Когда речь идет об аппаратах контактной сварки, одним из наиболее важных факторов, влияющих на качество сварных швов, является настройка времени сварки. Как ведущий поставщик машин контактной сварки, мы глубоко понимаем, как этот параметр может существенно повлиять на конечный результат сварочного процесса. В этом блоге мы углубимся в концепцию настройки времени сварки для машин контактной сварки, выясним, что это такое, почему это важно и как его правильно установить.

Какова настройка времени сварки для машины контактной сварки?

Под настройкой времени сварки в аппарате контактной сварки понимается время, в течение которого электрический ток подается на свариваемые детали. В процессе сварки через зону контакта двух заготовок пропускают электрический ток. Этот ток генерирует тепло из-за электрического сопротивления материалов, что, в свою очередь, заставляет материалы плавиться и сплавляться вместе, образуя сварной шов.

Время сварки измеряется в миллисекундах или циклах (в случае источников переменного тока). Это одна из трех основных переменных при контактной сварке, наряду со сварочным током и усилием электрода. Эти три переменные работают в тандеме, определяя качество и прочность сварного шва.

Почему время сварки имеет значение?

Качество сварки

Время сварки напрямую влияет на качество сварного шва. Если время сварки слишком короткое, выделяемого тепла может быть недостаточно для адекватного расплавления материалов. В результате сварной шов может оказаться слабым, с плохим проваром между заготовками. Это может привести к разрушению сварных швов под напряжением, что неприемлемо в большинстве промышленных применений.

С другой стороны, если время сварки слишком велико, выделяется чрезмерное тепло. Это может привести к переплавлению материалов, что приведет к таким проблемам, как вытеснение (выброс расплавленного металла из области сварного шва), деформация заготовок и снижение прочности окружающего материала из-за перегрева.

Свойства материала

Различные материалы имеют разные температуры плавления и удельное электрическое сопротивление. Например, медь имеет относительно низкую температуру плавления и высокую электропроводность, а сталь имеет более высокую температуру плавления и более низкую электропроводность. Поэтому время сварки меди будет отличаться от времени сварки стали. Правильная настройка времени сварки учитывает свойства материала заготовок, чтобы обеспечить высокое качество сварного шва.

Производительность

Настройка времени сварки также влияет на производительность. В условиях массового производства сокращение времени сварки без ущерба для качества сварки может значительно повысить производительность. Однако это хрупкий баланс, поскольку слишком сильное сокращение времени сварки может привести к получению плохих сварных швов, что потребует повторной обработки и в конечном итоге снизит производительность.

Как правильно установить время сварки

Материал и толщина

Первым шагом при настройке времени сварки является учет материала и толщины заготовок. Как правило, более толстые материалы требуют более длительного времени сварки, поскольку для плавления всего поперечного сечения требуется больше тепла. Например, если вы свариваете две толстые стальные пластины, вам потребуется больше времени сварки по сравнению со сваркой двух тонких стальных листов.

Вот приблизительное руководство по некоторым распространенным материалам:

• Алюминий: Алюминий имеет относительно низкую температуру плавления и высокую теплопроводность. Время сварки алюминия обычно короче по сравнению со сталью той же толщины. Для тонких алюминиевых листов (менее 1 мм) время сварки может находиться в пределах 10 – 30 миллисекунд. Для более толстых алюминиевых деталей (2–5 мм) время сварки может составлять 50–150 миллисекунд.
• Сталь: Сталь имеет более высокую температуру плавления и более низкую теплопроводность. Для тонких стальных листов (менее 1 мм) время сварки может составлять около 20–40 миллисекунд. Для более толстых стальных пластин (3–6 мм) время сварки может составлять 100–300 миллисекунд.

Сварочный ток и сила электрода

Как уже говорилось ранее, время сварки взаимосвязано со сварочным током и усилием электрода. Если сварочный ток увеличивается, тепло, выделяемое в единицу времени, также увеличивается. Следовательно, время сварки можно сократить для достижения того же уровня подвода тепла. Аналогичным образом, если усилие электрода увеличивается, контактное сопротивление между заготовками уменьшается, что может потребовать корректировки времени сварки.

Хорошей практикой является начать с рекомендуемого набора параметров для конкретного материала и толщины, а затем вносить небольшие корректировки на основе фактических результатов сварки. Например, если сварной шов слишком слабый, можно немного увеличить время сварки или сварочный ток. Если происходит выброс, возможно, вам придется уменьшить время сварки или сварочный ток.

Требования к оборудованию и процессу

Тип машины контактной сварки и конкретный процесс сварки также играют роль в определении времени сварки. Например, к точечной и стыковой сварке предъявляются разные требования. При стыковой сварке все поперечное сечение заготовок необходимо нагревать и сплавлять, что может потребовать более длительного времени сварки по сравнению с точечной сваркой, при которой сваривается лишь небольшой участок.

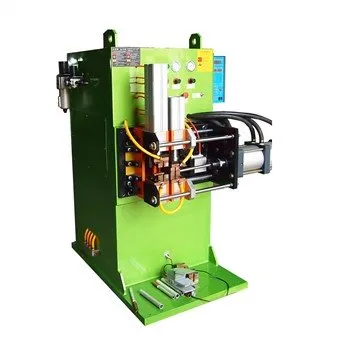

Как поставщик машин контактной сварки, мы предлагаем широкий выбор машин, подходящих для различных применений. Например, нашМашина для стыковой сварки конденсатора холодильникаспециально разработан для стыковой сварки конденсаторов холодильников. НашМашина для стыковой сварки медных и алюминиевых трубпредназначен для высококачественной стыковой сварки медных и алюминиевых труб. И нашАппарат для стыковой сварки компрессорных трубидеально подходит для сварки компрессорных труб. Каждая из этих машин может иметь разные оптимальные настройки времени сварки в зависимости от ее конструкции и характера заготовок, которые они используют для сварки.

Тестирование и оптимизация

После того, как вы установили начальное время сварки в зависимости от материала, толщины и других факторов, необходимо провести сварочные испытания. Отберите образцы заготовок и выполните серию контрольных сварных швов. Осмотрите сварные швы на наличие визуальных дефектов, таких как трещины, пористость и вылеты. Вы также можете провести разрушающий или неразрушающий контроль, чтобы оценить прочность и качество сварных швов.

По результатам испытаний при необходимости внесите коррективы во время сварки и другие параметры. Ведите учет параметров и соответствующего качества сварки, чтобы установить набор оптимальных параметров для будущих производственных циклов.

Контакт для приобретения и консультации

Если вы ищете высококачественный аппарат для контактной сварки или вам нужна дополнительная информация о настройках времени сварки и других параметрах сварки, мы здесь, чтобы помочь вам. Наша команда экспертов имеет большой опыт в области контактной сварки и может предоставить вам профессиональные консультации и индивидуальные решения. Не стесняйтесь обращаться к нам, чтобы обсудить ваши конкретные требования и начать успешное партнерство.

Ссылки

• «Руководство по контактной сварке», Американское общество сварщиков.
• «Сварочная металлургия», Джон К. Липпольд и Дуглас Р. Котеки.
